MDL社工業用IMレーザー距離センサーは、静止している目標あるいは移動する目標に連続的な距離計測を可能にします。IM Sタイプはスピードと距離計測を行えます。FML-Tシリーズは広域ビーム（10°または20°）を持ち、エリア内の距離を計測します。

衝突防止用センサー、レベルセンサー、位置制御、スピード計測、3Dスキャナなどの用途に

各社製品ページへジャンプできます。 ●BOSCH社　「直線距離」の計測 ●Swarovski社　「直線距離」の計測 ●ブッシュネル社　ヤーデージPROシリーズ　「直線距離」の計測 ●タスコ社　レーザーサイトシリーズ　「直線距離」の計測 ●Eagle社　「直線距離」の計測 ●Riegl社　「直線距離」「傾斜角」「水平距離」「垂直距離」の計測 ●JENOPTIK社　「直線距離」「傾斜角」「水平距離」「垂直距離」スピード等の測定 ●MDL社　「直線距離」「傾斜角」「水平距離」「垂直距離」の測定 ●LaserAtlantaOptics社「直線距離」「傾斜角」「水平距離」「垂直距離」の測定 ●NewconOptik社「直線距離」の計測 ●Leica Geosystem（ライカジオシステムズ）社製　「直線距離」「傾斜角」「水平距離」「垂直距離」の測定 ●Leica Geosystem社製　RangeMasterシリーズ ●Leica Camera（ライカジオシステムズ）社製　DISTOシリーズ ●MDL社SpeedAce　「直線距離」「スピード」の測定 ●Eloptro社LH40C他80〜20,000m　「直線距離」「水平距離」「方位角」の測定 ●Opti-logic社400XT、600LH「直線距離」「水平距離」「鉛直角」の測定 ●OMNI社レーザー距離計用プリズム pdfパンフレットダウンロード（要パスワード申請）無料 ※ご注文

	検索用語を入力 検索フォームを送信
	Web www.sunagaimpulse.com

IM35シリーズ IM150シリーズ 0.5m〜150m	FML-Tシリーズ 広域ビームタイプ10° 0.5m〜30ｍ 広域ビームタイプ20° 0.5m〜12ｍ	IM300シリーズ 2m〜300ｍ

pdfパンフレットはこちらからパスワードを入手してダウンロードできます。（無料）

見積りのご依頼はこちらへ　ご注文方法（個人、法人、公費購入）・送料・代引手数料について

仕様　　

※レーザーのクラス別安全基準

用途例

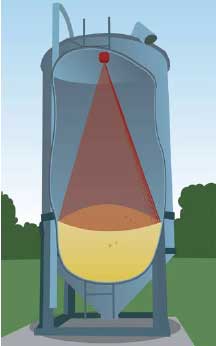

ワイドビームタイプ使用例

コントロールコマンドはございません。電源投入後計測を連続計測を開始します。

データ通信例

IM Rシリーズ

56.06mの時　05606<cr>

IM Sシリーズ

時速44.99km、距離10.46ｍの時　044.99kph010.46m<cr><lf>

IM Hシリーズ（1000Hzタイプ）

Operation / Data Format
When power is applied to the laser it will go through a start up routine and then start to take range measurements at a rate of 1000 Hz. A range measurement consists of a single laser pulse, the received signal from this pulse is processed and the corresponding range data is sent out in serial RS232 format.
The range data is sent in two (8 bit) bytes as a 12 bit binary word. The first byte contains the 6 MSB's and the second byte contains the 6 LSB's of the word. The most significant bit is set to a '1' for the most sign~ificant byte and to a 'O' for the least significant byte. Example:

MSB	LSB	RANGE
10101001	00010111	2647dm
10101011	00111110	2814dm
10000011	00000001	193dm
10001101	00101100	876dm

If no range is detected the data output is:

MSB	LSB	RANGE
10111111	00111111	4095dm

The data output rate is 1000HZ The range reference point is the rear most mounting hole, which is 60mm back from the lens face (see mounting diagram).

---
